雙碳目標下，節能低碳大行其道，同時隨著人們生活水平提高，健康舒適意識日益提升。空氣源熱泵冷暖兩聯供一套系統暢享空調+地暖，滿足夏季制冷不干燥和冬季地暖養生采暖兩種舒適需求，同時又節能環保，被廣泛應用于家庭住所、商業樓宇等各個領域，受到越來越多人的喜歡。
空氣源熱泵冷暖兩聯供標準化安裝中室外安裝部分做如下簡要介紹。
01
安裝前期準備

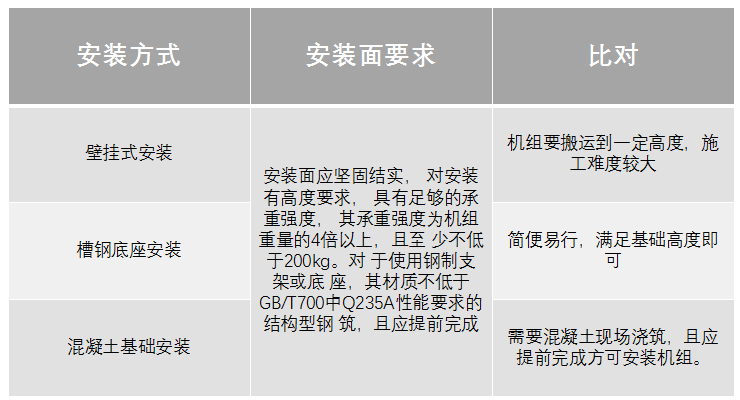

首先準備好物料，確認好機組。然后根據實際現場情況選擇壁掛式安裝、槽鋼底座安裝或混凝土基礎安裝等安裝方式。
02
安裝位置注意事項
1避開易燃?xì)怏w發生泄漏的地方或有強烈腐蝕氣體的環境；
2避開人員容易觸及的地方，如果安裝在該環境中，則應采取安全防護措施，如加防護欄等；
3 選擇便于維護、檢修的地方安裝；
4 出風方向避開人行過道；
5 避開自然條件惡劣的地方；

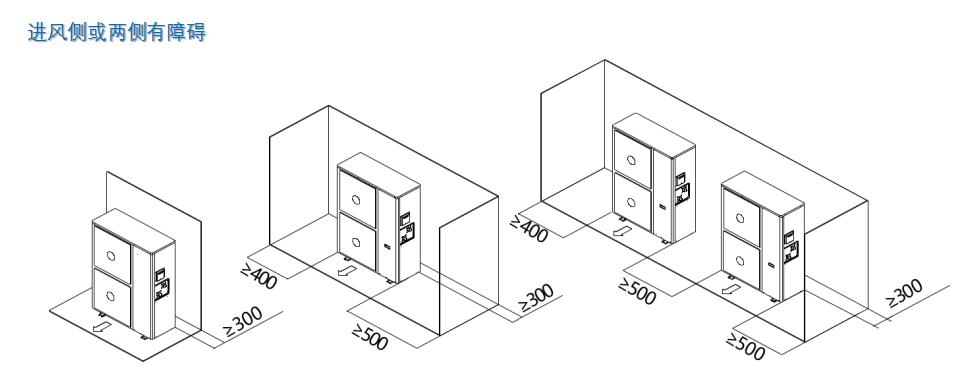

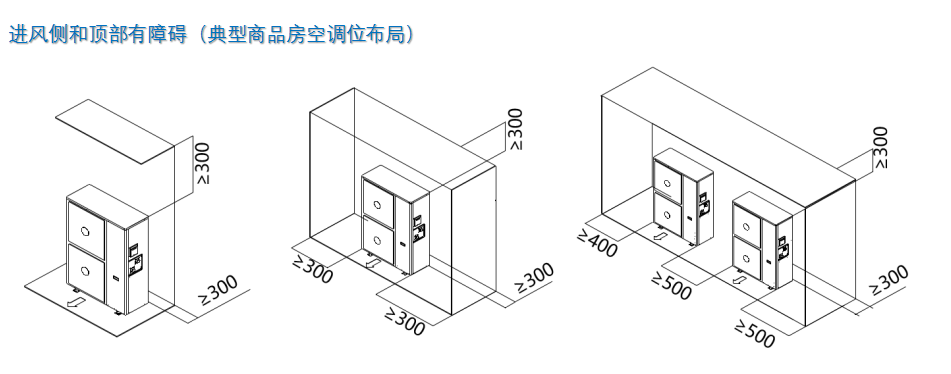

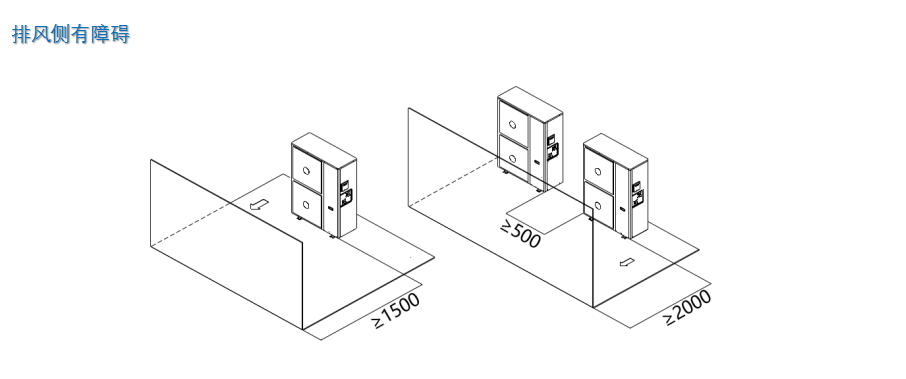

6 滿足機組安裝距離要求；
7 注意化霜水處理，要做好排水溝等排水措施；
8 注意機組噪音、排風對鄰居及周圍環境的影響；
9 非掛墻安裝時，基礎高度大于當?shù)刈罡叻e雪和積水厚度。
03
安裝通用要求
1
機組減震措施
2
緩沖水箱要求
選型應用
I. 一般系統總水容量為(按主機制冷量6-10L/KW)，同時使用臺數低時選大值，空調+地暖系統單獨使用時必須校核單個系統的水容量；
II. 水系統的水箱總?cè)萘?/span>=系統總水量-當前系統實際水容量；
III.空調系統緩沖水箱的估算為按3-5L/KW，詳細見下表：
3
水泵安裝要求

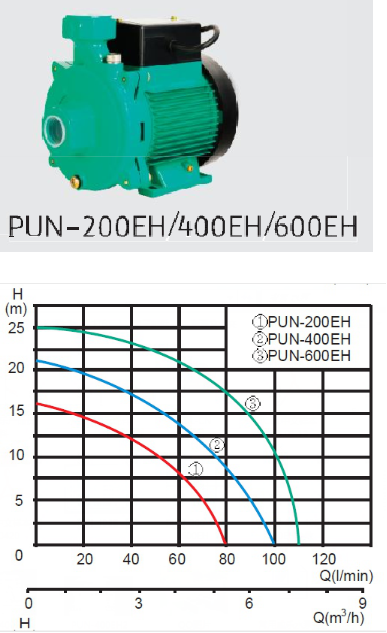

水泵安裝在設備的進水管也就是系統的回水管上，水泵需要基礎牢固并安裝減震墊，水泵兩端需安裝軟接防止管道震動，吸入口需安裝過濾器保護水泵，在露天安裝的水泵需做好防水防凍保護。
4
壓差旁通閥安裝

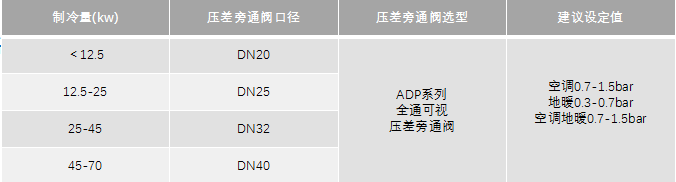

壓差旁通閥的安裝位置在主供、回水管旁通管上。規格選型如下：
5
膨脹罐安裝

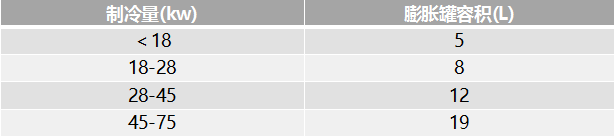

膨脹罐安裝在設備的進水管也就是系統的回水管上，一般在水泵的進水端。規格選型如下：
6
水管安裝要求
1 機組固定好后，才能安裝進出水管道；
2 依據機組的技術參數，選擇合適的管徑，排除因配件規格不合適導致故障停機；
3 連接管路過程中不要讓其他雜物遺留在管道系統中；

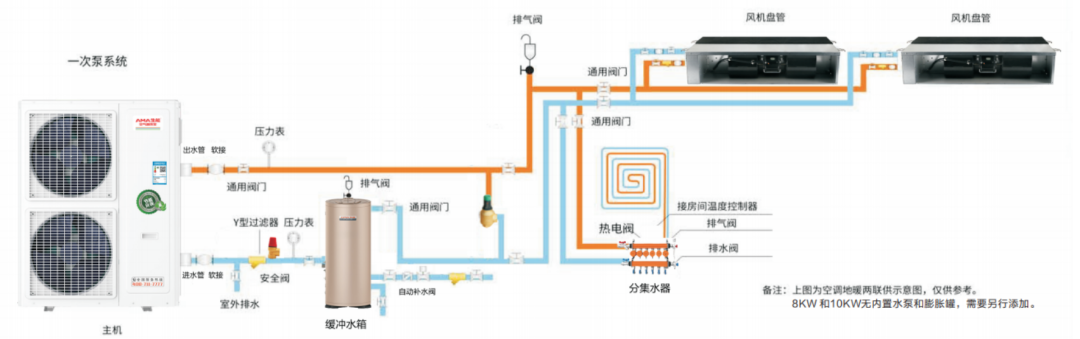

4 按照設計原理圖連接管路，并按照國家相關施工標準施工，以確保機組性能的運行穩定性
5 水管安裝應橫平豎直，管道布置合理，盡量減少?gòu)澢?，減少水系統阻力損失；
6 安裝完畢后，應清洗管道，確保系統內清潔并進行嚴密性水壓試驗。
7 必須用保溫絕熱材料封包系統所有水管。
7
水系統清洗
1 在水系統管道連接安裝完畢后必須清洗水系統，清洗時必須脫 離主機，單獨將水系統循環清洗，確保水系統無雜質后才可將水系統與主機進行連接；
2 Y型過濾器是離主機較近的一個附件，且在機組或水泵的進水管處。清洗時可使用高密度過濾器進行多次循環清洗，以去除水系統中的顆粒物等雜質；
3 水系統的雜質過濾掉以后，必須將系統的臟水換掉，換水的次 數視水系統水質的潔凈情況而定；
4 清洗干凈標準：用干凈的水沖洗，直至出水口與進水口的水色 一致，且無可見雜質；
8
水系統保壓檢漏
1 水系統管路安裝連接安裝完畢后，須進行水壓試驗。壓力表的精度誤差應小于0.01MPa；
2 水系統水壓試驗時，當工作壓力小于等于1.0Mpa時，為1.5倍工作壓力，但最低不小于0.6Mpa；當工作壓力大于1.0Mpa，為工作壓力加0.5Mpa；在試驗壓力下，穩壓1h，其壓力降不應大于0.05MPa ，且不滲不漏。
3 保壓時水系統需與主機斷開，如果與主機一起保壓會損壞機組冷水側的零部件；
4 往水系統中注水時須注意自動排氣閥工作情況以及水系統壓力情況；
5 保壓過程中發現有泄漏的地方，立即修復，并再次循環做此保壓試驗。
